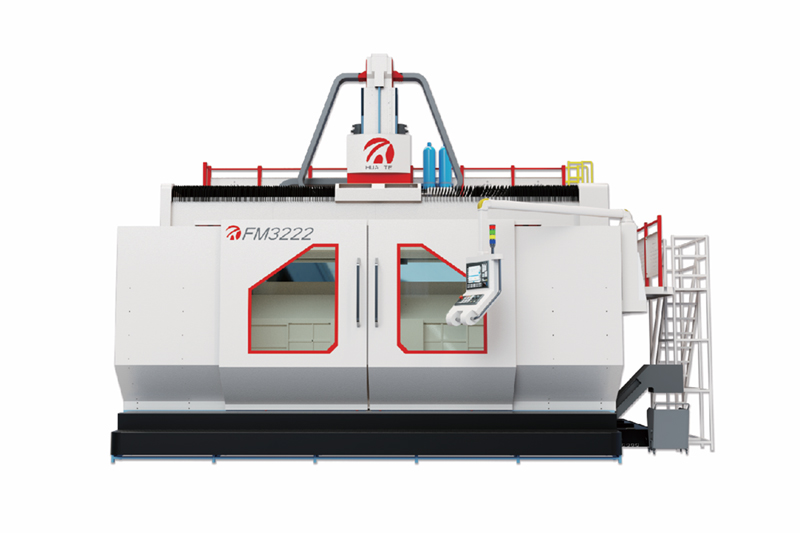

天車式五軸加工中心

HT-FM2722/2742/2762/3222/3242/3262

產品特點

  • 高剛性天車式結構

Z軸采用“箱中箱”結構，剛性強，具有最佳的熱對稱性和穩定性。

雙橫梁結構，穩定可靠，精度極佳。

  • U型四軌底座

三大組件結合成一體的高剛性U型四軌底座，提供所有軸向動件極為穩固的基座。

無承重之憂，超大行程，占地面積小。

  • 超高性能A/C二軸頭

德國KESSLER原裝進口二軸頭，高性能、高穩定度。

提供高速型/高扭力型/精巧型等各式二軸頭，滿足各種需求。

  • 先進的進給系統冷卻科技

X/Y軸進給系統融合THK與華特先進的冷卻科技，大幅降低高速加工條件下之結構熱變位，確保極致的加工精度。

產品參數
   HT-FM2722 HT-FM2742 HT-FM2762 HT-FM3222 HT-FM3242 HT-FM3262
加工范圍
X軸行程 mm 2700 2700 2700 3200 3200 3200
Y軸行程 mm 2200 4200 6200 2200 4200 6200
Z軸行程 mm 1250 1250 1250 1250 1250 1250
兩柱間距離 mm 4000 4000 4000 4500 4500 4500
主軸端面到工作臺距離 mm 200-1450 200-1450 200-1450 200-1450 200-1450 200-1450
工作臺
工作尺寸 mm 2700*2200 2700*4000 2700*6000 3200*2200 5000*2100 5000*2500
工作臺承重 kg/m² 8000 8000 8000 8000 8000 8000
T型槽規格(寬度*間距) mm 22*200 22*200 22*200 22*200 22*200 22*200
主軸
主軸驅動方式   電主軸 電主軸 電主軸 電主軸 電主軸 電主軸
主軸轉速 rpm 20000 20000 20000 20000 20000 20000
主軸電機功率 kw 45 45 45 45 45 45
主軸電機扭矩 N.m 80-95 80-95 80-95 80-95 80-95 80-95
主軸錐度/拉釘   HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A63
AC軸
A軸/C軸最高轉速 rpm 100 100 100 100 100 100
A軸旋轉角度 。 ±110° ±110° ±110° ±110° ±110° ±110°
C軸擺角 。 ±360° ±360° ±360° ±360° ±360° ±360°
驅動進給
快速位移 m/min 20/20/20 20/20/20 20/20/20 20/20/20 20/20/20 20/20/20
最大切屑速度 m/min 10 10 10 10 10 10
最小分辨率 mm 0.001 0.001 0.001 0.001 0.001 0.001
精度
定位精度X/Y/Z mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
重復定位精度X/Y/Z mm ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300
AC軸精度   ±5° ±5° ±5° ±5° ±5° ±5°
AC軸重復精度   ±3° ±3° ±3° ±3° ±3° ±3°
其他
絲桿規格 mm 50/50/50 50/50/50 50/齒條/50 50/50/50 50/50/50 50/齒條/50
絲軌規格 mm 45/45/55 45/45/55 45/45/55 45/45/55 45/45/55 45/45/55
刀庫規格/容量 把 HSK-A63/24T 3HSK-A63/24T HSK-A63/24T HSK-A63/24T HSK-A63/24T HSK-A63/24T
電力需求 kw 86 86 86 86 86 86
機床尺寸 mm 7020*6300*6150 7020*10300*6150 7020*12300*6150 7520*6300*6150 7520*10300*6150 7520*12300*6150
機床重量 t 54 64 74 56 66 76

*注：本公司產品不斷改進，上述資料若有變更，恕不另行通知，以技術文件為準。



標準配置：

1.數控系統西門子SINUMERIK ONE

2.德國Kessler五軸雙擺頭

3.主軸恒溫冷卻系統

4.Z軸液壓平衡系統

5.氣動、液壓、集中潤滑系統

6.刀具冷卻系統

7.螺桿履帶排屑機

8.三色燈、照明燈

9.自動斷電裝置

10.24T平置刀庫

11.各軸光柵尺

12.對刀儀

13.標準附件及相關文件



選項配置：

1.數控系統HEIDENHAIN

2.主軸中心出水

3.伊貝格五軸雙擺頭

4.工件測頭
