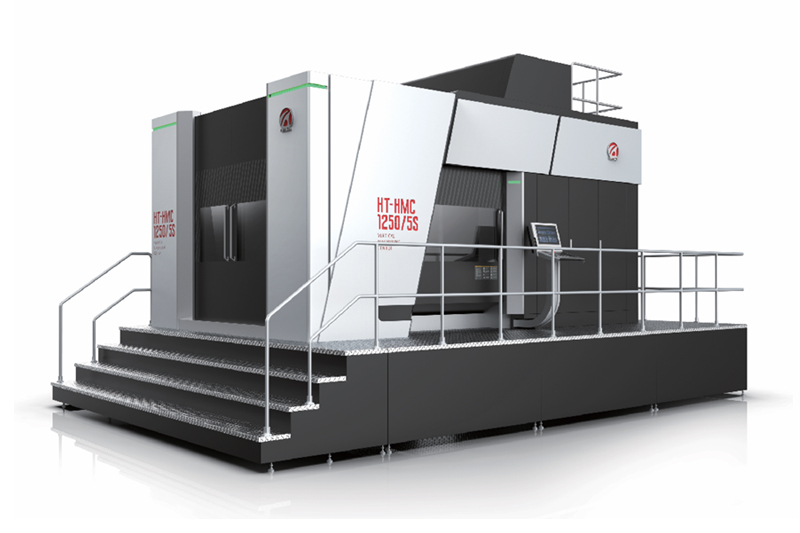

臥式五軸加工中心

HT-HMC1250/1600

產品特點

  • 機身機構采用L型墻式，采用熱對稱結構設計，有限元分析優化，形成高剛性基礎，具有高精度、高穩定性等特點。
  • 上線動主軸實現Z軸運動，前后工作臺實現Y軸進給運動，左右動大滑板結構實現X軸進給運動，結合兩旋轉實現五軸聯動加工。
  • 特殊的床身結構設計，保證足夠的排屑角度，實現整體后排屑。
  • 大扭矩高精度，適用于鈦合金專用加工。
  • 立臥轉換五軸聯動，廣泛應用于航空領域，機匣、整體葉盤、發動機箱體、渦扇等加工。
產品參數
   HT-HMC1250 HT-HMC1600
加工范圍
X軸行程 mm 1500 2000
Y軸行程 mm 1500 1850
Z軸行程 mm 1600 1500
臥式主軸中心過工作臺中心距離 mm 300 300
立式主軸中心過工作臺中心距離 mm 30 30
旋轉工作臺B軸
工作臺面積 mm Φ1250 Φ1600
回轉直徑 mm Φ1800 Φ2200
分割角度 。 0.001x360° 0.001x360°
轉速 rpm 60 60
工作臺最大承重 kg 4000 7000
T型槽規格(寬度*間距) mm 22*8 22*8
主軸
主軸驅動方式   機械主軸 機械主軸
主軸轉速 rpm 4500 4500
主軸電機功率 kw 38 38
主軸電機扭矩 N.m 415-1500 415-1500
主軸錐度/拉釘   BBT-50 BBT-50
AC軸
A軸旋轉速度 rpm 5 5
A軸角度定位 。 0.001 0.001
A軸旋轉角度 。 -20~+110 -20~+110
C軸旋轉角度 。 ±360° ±360°
驅動進給
快速位移X/Y/Z m/min 36/36/36 36/36/36
切屑進給速度 m/min 20 20
最小分辨率 mm 0.001 0.001
精度
定位精度X/Y/Z mm X/Y/Z:0.008 X/Y/Z:0.008
重復定位精度X/Y/Z mm X/Y/Z:0.005 X/Y/Z:0.005
AC軸定位精度   ±8° ±8°
AC軸重復定位精度   ±5° ±5°
其他
導軌規格 mm 55/55/65 55/55/55
絲桿規格 mm 63/63/63 63/63/63
刀庫規格/容量 把 BBT-50/40T BBT-50/40T
電力需求 kw 120 120
機床尺寸 mm 9430*5945*5380 9430*7000*5380
機床重量（約） t 28 32

*注：本公司產品不斷改進，上述資料若有變更，恕不另行通知，以技術文件為準。



標準配置：

1.數控系統西門子SINUMERIK ONE

2.BBT-50機械單擺頭

3.主軸恒溫冷卻系統

4.Z軸液壓平衡系統

5.氣動、液壓、集中潤滑系統

6.刀具冷卻系統

7.螺桿履帶排屑機

8.三色燈、照明燈

9.自動斷電裝置

10.40T臥式刀庫

11.各軸光柵尺

12.標準附件及相關文件



選項配置：

1.數控系統HEIDENHAIN

2.主軸中心出水

3.HSK-100單擺頭

4.工作測頭

5.對刀儀
